一、技術要求及參數

1、電機： 380V， 50Hz（如果安裝現場沒有380V電壓，也可訂制220V），根據用戶消毒通道安裝現場的電壓而定。整機總功率6KW，含噴霧動力系統、全自動加熱系統，離心式風送系統。

2、動力高壓噴霧裝置：最大壓力50kg/cm2；常用壓力15-35kg/ cm2可調。

3、啟動方式：電子方式（自動/手動/遙控三種啟動方式）。

4、消毒方式：對車輛前、后、上、底部、左、右六面噴射，實現徹底的防疫消毒。

5、自動溫控裝置：當環境溫度達到0℃時，1500W加熱線路防凍裝置自動啟動加熱，-30℃正常運轉。

6、過濾器： 90-110目西班牙特塑過濾器，對進入消毒系統的液體先進行過濾，以減少對消毒系統的消毒泵、全自動加藥器、電磁閥的損壞。

7、噴霧裝置：304不銹鋼噴嘴，耐腐蝕、耐老化、耐磨損、不堵塞，噴霧微粒30-120微米超微粒，霧粒大小可任選0.1-1.2的噴嘴，扇面噴霧，實現徹底的整車防疫消毒。噴嘴質保期2年，2年內正常使用損壞的免費更換。

噴霧主體裝置：全部采用304優質不銹鋼材質，規格：700mm * 高度4500 mm。噴頭（嘴）：流量：16L-50L/min可調，每側： 15個（雙側30個以上），底部5個。底部消毒：長4米，寬0.6米，高0.05米。消毒噴霧時間可自由調節。

整個噴霧系統具備消毒液系統，離心式風送系統和加熱系統，使該全自動消毒通道具備冬季防凍，風大可抗風消毒，消毒霧粒細化徹底。

噴霧高度4.5米，噴霧寬度10米（離心式風送系統）；抗風型，霧化效果好。

8、車輛傳感器。地面嵌入式電子頻感傳感系統（車輛進口與出口的啟動感應，可雙方向轉換調節），傳感器用時小于或等于2秒。

9、減速帶：警示色黃黑相間，特殊強化橡膠減速帶，根據地面橫噴桿系統單獨訂制，對車底部消毒徹底，減速車輛，保護橫噴桿上的噴嘴。

10、自動加藥器：法國原裝自動機械配藥系統，無需人工配藥，系統可24小時不間斷配藥，無需電源。

11、自動回水裝置：消毒停止后，管路清空裝置：自動回水裝置或清空管路裝置。

12、藥箱：采用304優質不銹鋼，850L，尺寸：100*85*100CM，藥箱帶自動加熱系統，水溫可自動調節，保證設備在-30度正常運轉,藥箱帶自動水位計，可自動顯示藥液L數。

二．消毒通道方案

1、噴霧方式

本消毒通道在消毒方式上采用高壓離心風送沖擊噴霧技術，能夠達到30-120微米對物體表面噴霧，霧點均勻在空氣中懸浮，消毒表面濕潤且消毒液不滴流為度，符合《出入境汽車及其他車輛消毒規程》（SN/T1333-2003）行業標準。

2、 消毒工作流程

消毒通道處設計有扇形304不銹鋼消毒噴頭，能對車輛前后左右上下6面進行噴霧消毒（見示意圖一），車輛在行進過程中能很好的處理來車方向的表面積。車輛進入到消毒通道后，傳感器感應到車輛后（見示意圖二），對準車輛方向噴嘴自動開啟（見示意圖三），由于安裝位置比較合理，在車輛未進入到通道時，已經啟動噴霧，形成一個藥液霧化的區域（見示意圖四），車輛在通過時能很好的粘附在其表面。

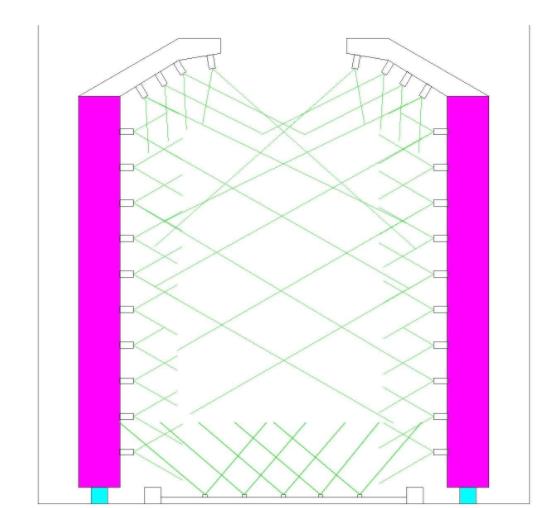

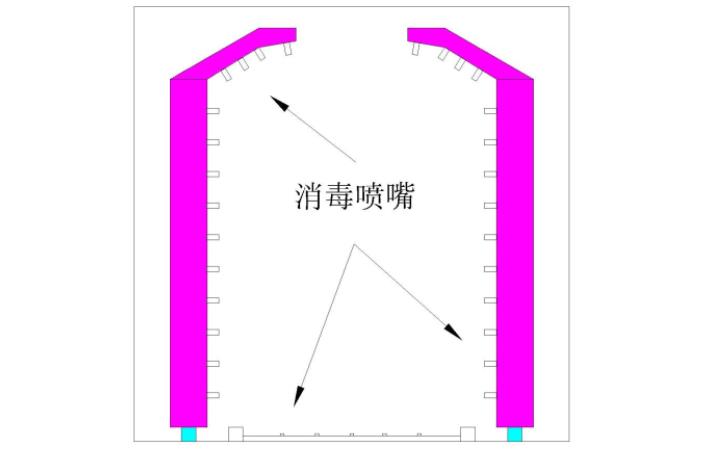

圖一

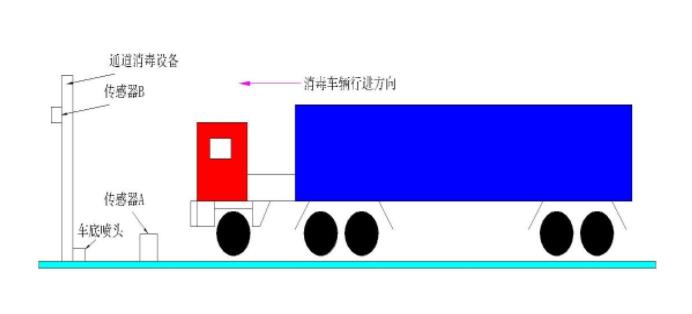

圖二

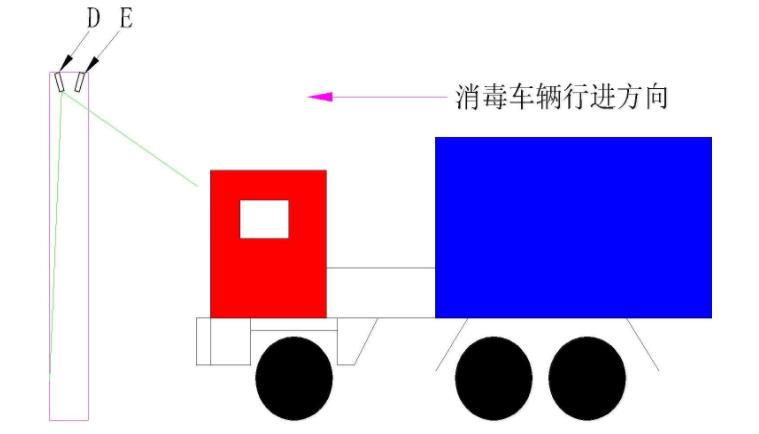

圖三

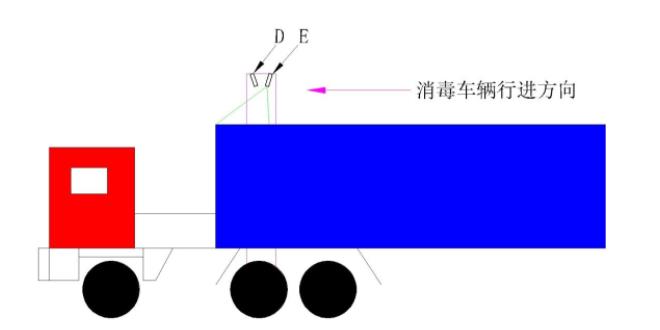

圖四


圖五


箱外消毒效果如下示意圖六

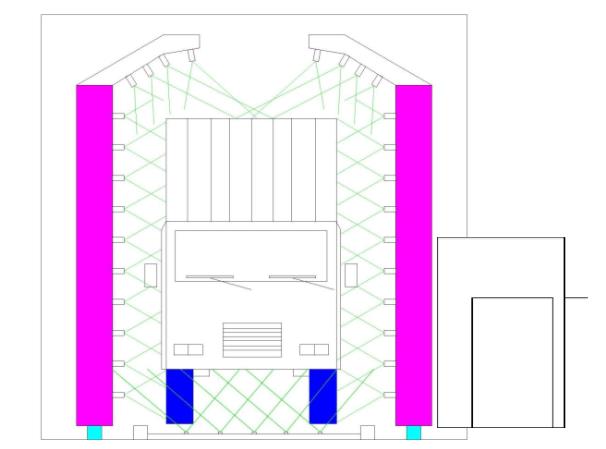

圖六

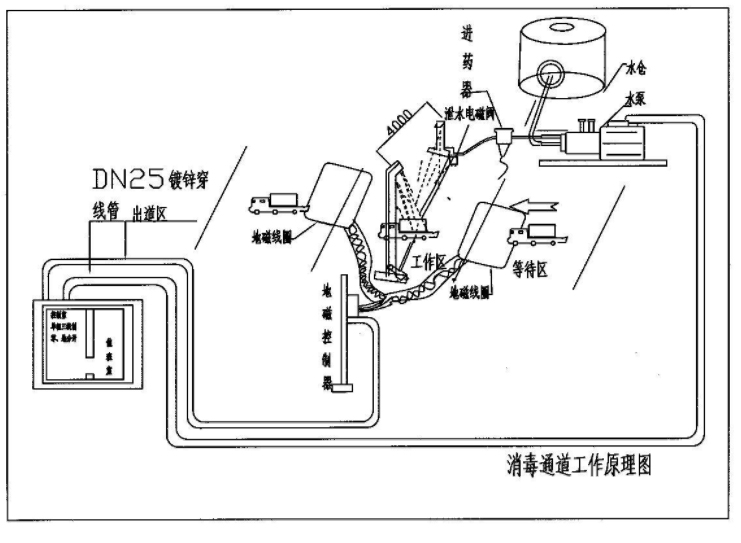

消毒通道原理圖
